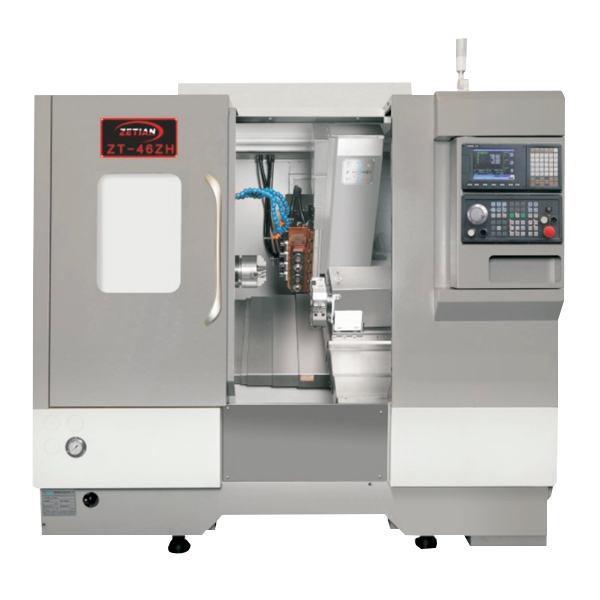

刀塔式帶Y軸車銑復合數控車床，端面和側面可配動力頭。
可以實現端面和側面的鉆孔，攻牙及銑扁加工。

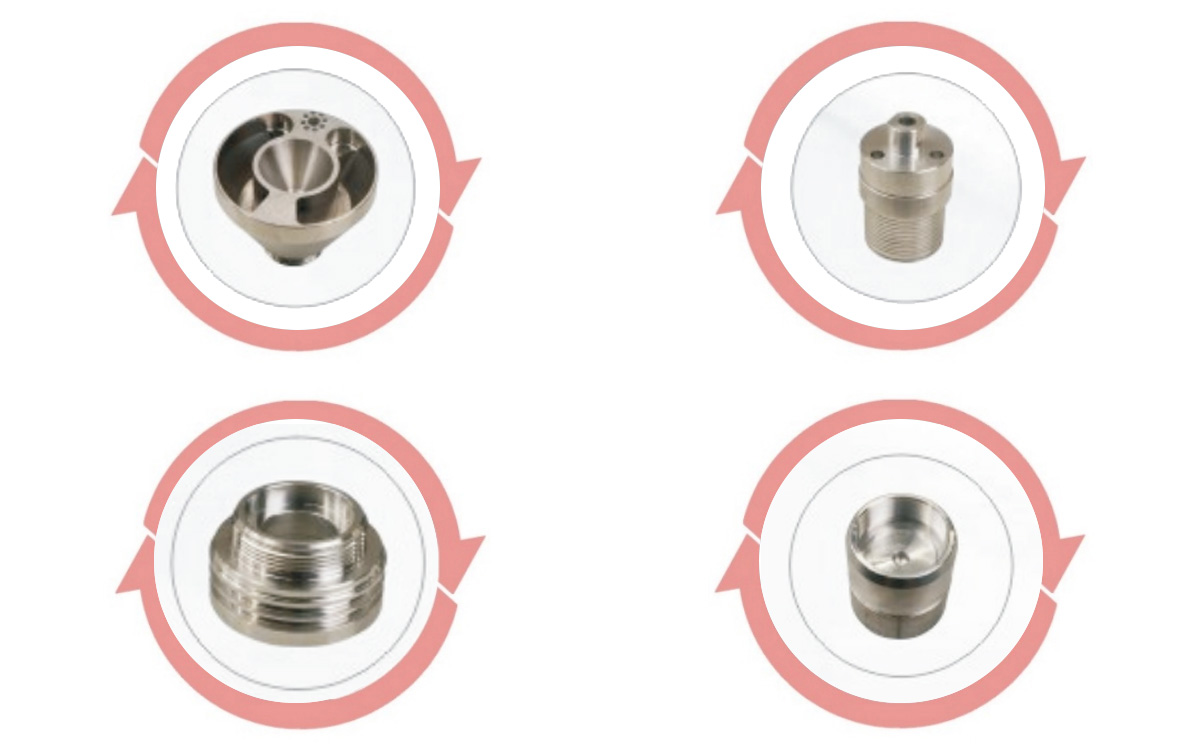

適合有色金屬復雜工藝一次成型加工。
|
名稱及型號 |
單位 |
ZT-46ZH |
|
最大回轉直徑 |
mm |
Φ450 |
|
最大加工直徑（盤類）/(軸類) |
mm |
Φ200/45 |
|
最大加工工見長度 |
mm |
150 |
|
最大棒料通孔直徑 |
mm |
Φ45 |
|
XYZ軸有效行程（直徑值） |
mm |
900/285/450 |
|
主軸鼻端形式 |
- |
A2-5/A2-6 |
|
主軸最高轉速 |
rpm |
4500 |
|
主軸通孔直徑 |
mm |
Φ56 |
|
主軸馬達功率 |
KW |
7.5/11 |
|
液壓卡盤及回轉油缸規格 |
inch |
6寸/8寸 |
|
X/Y/Z軸快速移動速率 |
m/min |
24/24/24 |
|
X/YIZ軸伺服電機功率 |
KW |
1.3KW/1.0KW/1.8KW |
|
動力頭伺服電機功率 |
KW |
1.3KW |
|
動力頭數量 |
- |
3+3/4+4/4+4+4 |
|
動力頭規格 |
- |
ER20/ER25 |
|
刀塔規格 |
- |
臺灣8工位伺服刀塔 |
|
定位精度 |
mm |
±0.005 |
|
重復定位精度 |
mm |
±0.003 |
|
外型尺寸 |
mm |
2470X1850X2026 |
|
重量 |
kg |
3200 |
