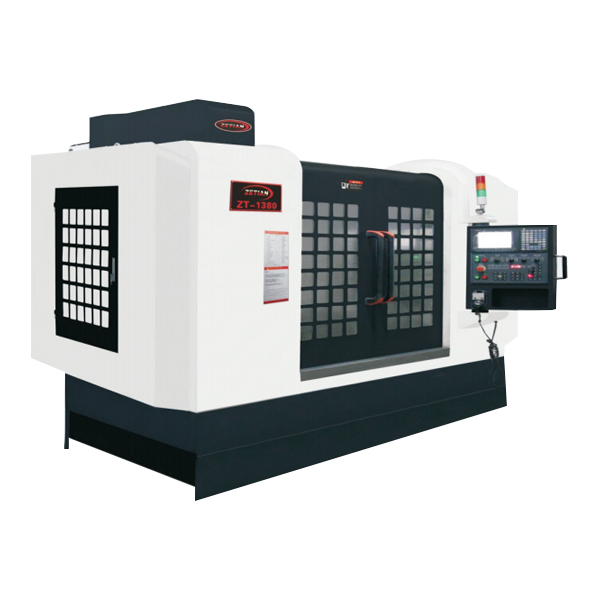

首頁 ? 產品中心 ? 高剛性線軌系列 ? ZT-1380
可選BT40/BT50/齒輪箱結構。
齒輪系采用鉻鉬合金鋼材料，經滲百練成鋼硬化處理及JIS-0級精密研磨而成。
齒輪采用日本制兵團齒輪（HAMADA）高精度、低噪音。
除了主軸頭具有冷卻外，所有齒輪箱內部軸承，齒輪也采用強制循
環式冷卻:完善的冷卻系統可將熱量變降到最低程度，并且碓保加工精度。
|
名稱及型號 |
單位 |
ZT-1380 |
|
工作臺工作范圍 |
mm |
800x1500 |
|
三軸行程（X/Y/Z） |
mm |
1300/800/800 |
|
主軸中心至立導軌面距離 |
mm |
880 |
|
主軸端面至立工作臺面距離 |
mm |
208-1080 |
|
工作臺T型槽 |
mm |
6-18X100 |
|
主軸錐孔 |
BT40/BT50 |
|
|
主軸轉速 |
rpm |
50-8000 |
|
主軸馬達 |
kw |
11.0-15.0 |
|
X-Y-Z軸馬達 |
kw |
3 |
|
X-Y滾珠絲桿直徑 |
mm |
Φ50 |
|
Z滾珠絲桿直徑 |
mm |
Φ50 |
|
X-Y-Z軸快速移動 |
m/min |
24/24/24 |
|
切削進給速率 |
mm/min |
1-10000 |
|
定位精準 |
mm |
±0.005/300 |
|
重復定位精準 |
mm |
±0.005 |
|
最大電力消耗 |
kw |
30 |
|
工作臺承重 |
kg |
1000 |
|
機床重量（約） |
t |
9.5 |
