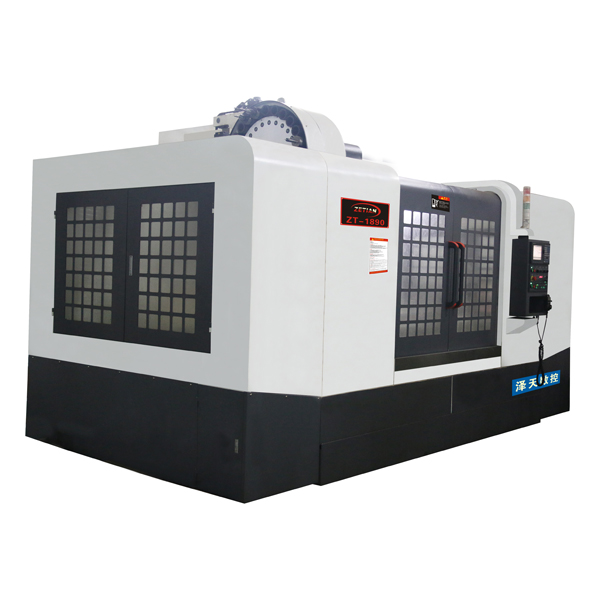

首頁 ? 產品中心 ? 高剛性模具硬軌系列 ? ZT-1890
寬度的底座滑動軌道，采用四軌式設計，所有滑軌經過高周波熟處理，且精密研磨，配合耐磨之氟化樹脂、低阻力、低摩擦系數,相互平穩滑動,確保機臺精度。
每軸兩端支持座采用五個滾柱螺桿專用軸承加以預拉，以碓保熟膨脹時之精密度。
采用高密度聯軸器直接傳動減少傳動間隙
三軸方向均采用全密閉式山形伸縮護蓋，封閉性及排屑性能均屬上乘。
| 名稱及型號 | 單位 | ZT-1890 |
| 工作臺工作范圍 | mm | 900*2000 |
| 三軸行程（X/Y/Z） | mm | 1800/900/680 |
| 主軸中心至立柱道軌距離 | mm | 950 |
| 主軸端面至工作臺面距離 | mm | 160-840 |
| 工作臺T形槽 | mm | 5-22*165 |
| 主軸錐孔 | BT50 | |
| 主軸轉速 | rpm | 50-80000 |
| 主軸馬達 | kw | 22 |
| X-Y-Z軸馬達 | kw | 4.5 |
| X-Y滾珠絲桿直徑 | mm | Φ55 |
| Z滾珠絲桿直徑 | mm | Φ55 |
| X-Y-Z快速移動 | m/min | 16/16/16 |
| 切削進給率 | mm/min | 1-10000 |
| 定位精度 | mm | ±0.005/300 |
| 重復定位精度 | mm | ±0.005 |
| 最大電力消耗 | kw | 42.0 |
| 工作臺承重 | kg | 2000 |
| 機床總重（約） | T | 16.0 |
