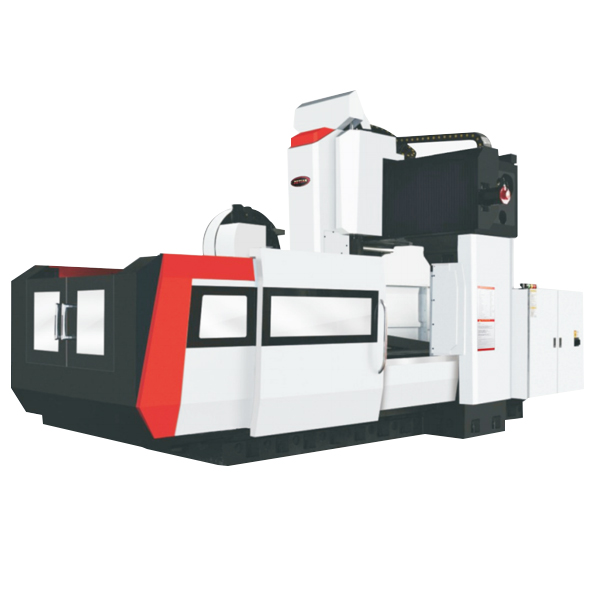

ZT-L2503

ZT-L2503

強大的切削能力與卓越的精確度和性能相結合，令銑削與鏜孔操作簡單易行。
主軸頭可以選配油壓鎖緊方式的900側銑頭。
機床床身，立柱，橫梁，滑鞍，主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好，穩定性強。

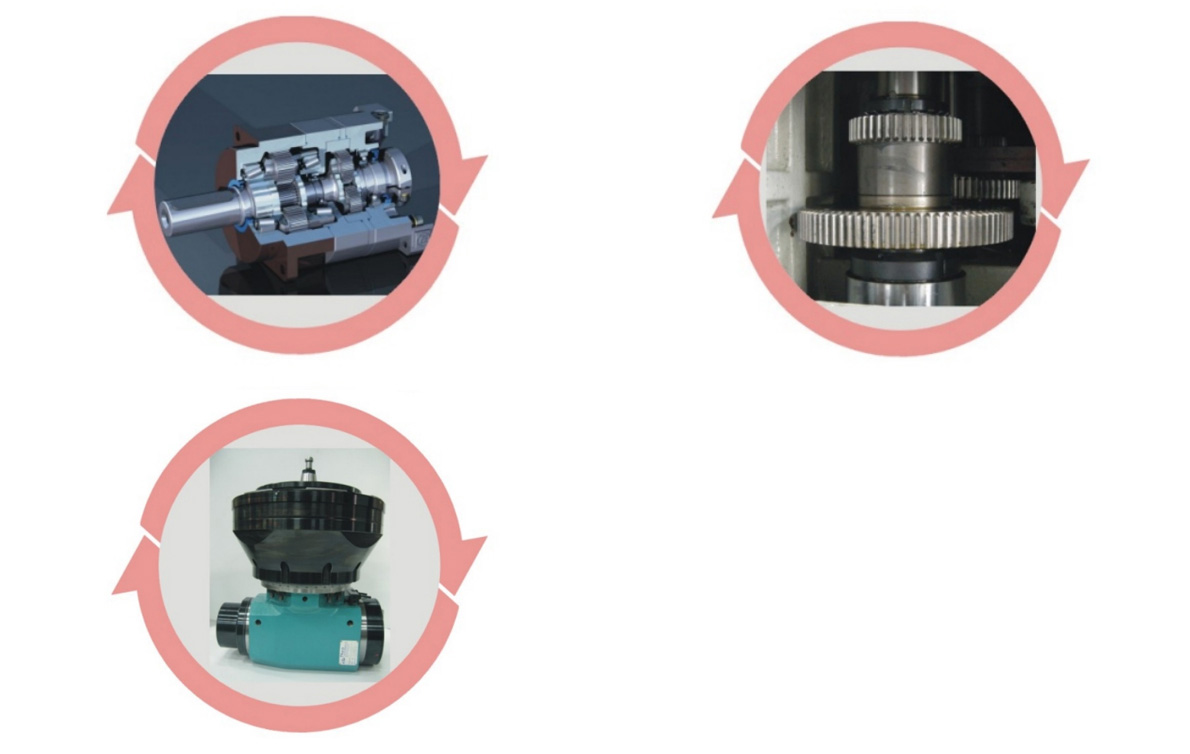

主運動采用寬調速交流伺服主電機，選配ZF變速，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精加工。
  • 產品詳情

機械規格

型號 單位 ZT-L2203 ZT-L2503 ZT-L2505 ZT-L1502 ZT-L2503
工作臺面尺寸(寬*長) mm 1800*3000 1800*3000 2300*5000 2100*2000 2300*3000
工作臺移動方向行程(X軸) mm 3000 3000 5000 2000 3000
主軸滑座移動方向行程(Y軸) mm 2200 2500 2500 1500 2500
主軸上下移動方向行程(Z軸) mm 1000 1000 1000 800 1000
龍門寬度 mm 2200 2700 2700 1650 2700
主軸端面至工作臺面距離 mm 250-1250 260-1260 260-1260 175-975 280-1280
工作臺T型(數目-尺寸X間距) 9-22*180 11-28*200 11-28*200 7-22*150 11-28*200
主軸規格(型號/安裝直徑) BT50Φ200 BT50Φ190 BT50Φ190 BT50Φ190 BT50Φ190
主
軸
傳
動
方
式 		直聯 rpm 最高轉速4000 最高轉速6000 最高轉速4000
ZF減速+直聯 rpm 最高轉速4000，減速比1:1；4:1 最高轉速6000，減速比1:1；4:1 最高轉速4000，減速比1:1；4:1
皮帶傳動 rpm 最高轉速6000，減速比1.5:1 / 最高轉速6000，減速比1.5:1
ZF減速+皮帶傳動 rpm 最高轉速6000，減速比1:1；4:1 / 最高轉速6000，減速比1:1；4:1
齒輪頭 rpm 最高轉速3000
XYZ軸滾珠絲桿規格 X:8016；Y:6310；Z:5010 X:8016；Y:6316；Z:5010 X:6310；Y:5010；Z:5010 X:8016；Y:6316；Z:5010
XY軸導軌規格 55規格重載滾柱線軌 滾柱線軌道軌55重載規格 X軸：變"V"滑軌；Z軸：鉅型滑軌 X軸：硬軌；Y軸滾柱直線道軌55重載規格
Z軸軌道規格 矩型滑軌
XYZ軸伺服電機傳動方式及傳動比 皮帶傳動，X軸2.5:1；Y軸2:1；Z軸2:1 皮帶傳動，傳動比：X軸2.5:1；Y軸2:1；Z軸2:1
主軸電機，X/Y/Z三軸伺服電機 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm 主軸電機：30kw，廣域電機：X60Nm(L2503)，100Nm(L2505)；Y:40Nm；Z401Nm 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm 主軸電機：30kw，廣域電機：X60-100Nm；Y:40Nm；Z40Nm
工作臺承重 T 7 10 16 5 12
機床重量 T 38 48 58 30 48

型號 單位 ZT-L2204 ZT-L2704
(X軸三線軌支撐) 		ZT-L2705
(X軸三線軌支撐) 		ZT-L2706
(X軸三線軌支撐)
工作臺面尺寸(寬*長) mm 1800*4000 2300*4000 2300*5000 2300*6000
工作臺移動方向行程(X軸) mm 4000 4000 5000 6200
主軸滑座移動方向行程(Y軸) mm 2200 2700 2700 2700
主軸上下移動方向行程(Z軸) mm 1000 1000 1000 1000
龍門寬度 mm 2200 2700 2700 2700
主軸端面至工作臺面距離 mm 250-1250 260-1260 260-1260 260-1260
工作臺T型(數目-尺寸X間距) 9-22*180 11-28*200 11-28*200 11-28*200
主軸規格(型號/安裝直徑) BT50Φ200 BT50ΦΦ190 BT50ΦΦ190 BT50ΦΦ190
主
軸
傳
動
方
式 		直聯 rpm 最高轉速4000
ZF減速+直聯 rpm 最高轉速4000，減速比1:1，4:1
皮帶傳動 rpm 最高轉速6000，減速比1.5:1
ZF減速+皮帶傳動 rpm 最高轉速6000，減速比1:1，4:1
齒輪頭 rpm 最高轉速3000
XYZ軸滾珠絲桿規格 X:8016；Y:6310；Z:5010 X:8026；Y:6316；Z:5010
XY軸導軌規格 X/Y軸55規格重載滾柱線軌 X軸三條55規格重載滾柱線軌，Y軸兩條55規格重載滾柱線軌
Z軸軌道規格 皮帶傳動，X軸減速比2.5:1，Y、Z軸減速比2:1 X軸減速器直聯4:1；YZ軸皮帶傳動Y軸2:1；Z軸2：1
XYZ軸伺服電機傳動方式及傳動比 主軸電機；22kw廣域電機；X:50Nm；Y:30Nm；Z:40Nm 主軸電機：22kw廣域電機；X:60Nm；Y:30Nm；Z:40Nm
主軸電機，X/Y/Z三軸伺服電機
工作臺承重 T 12 18 20 24
機床重量 T 53 55 60 70

型號 單位 ZT-L3206
(X軸四線軌支撐) 		ZT-L3208
(X軸四線軌支撐) 		ZT-L1502 ZT-L2202
工作臺面尺寸(寬*長) mm 2500*6400 2500*8000 1200*2000 1800*2000
工作臺移動方向行程(X軸) mm 6200 8200 2000 2200
主軸滑座移動方向行程(Y軸) mm 3800(有效行程3200) 3800(有效行程3200) 1500 2200
主軸上下移動方向行程(Z軸) mm 1250 1250 800 1000
龍門寬度 mm 3200 3200 1650 2200
主軸端面至工作臺面距離 mm 360-1610 300-1550(可選配整體加高500立柱，此時為800-2050) 175-975 250-1250
工作臺T型(數目-尺寸X間距) 13-28*200 13-28*200 7-22*150 9-22*180
主軸規格(型號/安裝直徑) BT50/Φ200 BT50/Φ200 BT50/Φ190 BT50/Φ200
主
軸
傳
動
方
式 		直聯 rpm 最高轉速3000 最高轉速6000 最高轉速4000
ZF減速+直聯 rpm 最高轉速3000，減速比1:1；4:1 最高轉速6000，減速比1:1；4:1 最高轉速4000，減速比1:1；4:1
皮帶傳動 rpm 最高轉速6000，減速比1.5:1 / 最高轉速6000，減速比1.5:1
ZF減速+皮帶傳動 rpm 最高轉速6000，減速比1:1,4:1；最高轉速4000，減速比1:1,4:1 / 最高轉速6000，減速比1:1,4:1
齒輪頭 rpm 最高轉速3000
XYZ軸滾珠絲桿規格 X:10020；Y:8020；Z:6316 X:10020；Y:8020；Z:6316 X:6310；Y:5010；Z:5010 X:6310；Y:6310；Z:5010
XY軸導軌規格 55規格重載滾柱線軌
Z軸軌道規格 X軸4條65滾珠線軌，Y軸55規格重載滾柱線軌 矩型滑軌
XYZ軸伺服電機傳動方式及傳動比 XY軸減速器直聯，X軸傳動比7.5:1，Y軸傳動比4:1，Z軸皮帶傳動比2:1 皮帶傳動，X軸2.5:1；Y軸2:1；Z軸2:1
主軸電機，X/Y/Z三軸伺服電機 主軸電機：30kw，廣域電機：X60Nm；Y:40Nm；Z40Nm 主軸電機：30kw，廣域電機：X75Nm；Y:40Nm；Z40Nm 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm 主軸電機：22kw，廣域電機：X40Nm；Y:30Nm；Z30Nm
工作臺承重 T 22 32 4 5
機床重量 T 82 98 30 32

本公司機床不斷進行研發改良，如有更改規格恕不另行通知。本資料圖片僅供參考，以實際產品樣為準。
